Lab-Flex T全系列低壓電纜RF-Labs

發布新聞時間：2024-03-28 08:54:11     手機瀏覽：1004

　　RF-Labs推行的Lab-Flex T系例線纜也是款低材料耗費、中頻繁的線纜，包括面值最小的相位波動特征參數，在濕度和彎曲變形度上展現優異。該線纜在表示在常溫時的相位運行可以說陡峭，且在更廣泛性的濕度使用范圍測式中，如-40°C到85°C，相位波動僅為600ppm。在撓曲步驟中，相位做到維持，使其當上是需要數據信息時序不符性的所有技術應用的理想的決定。

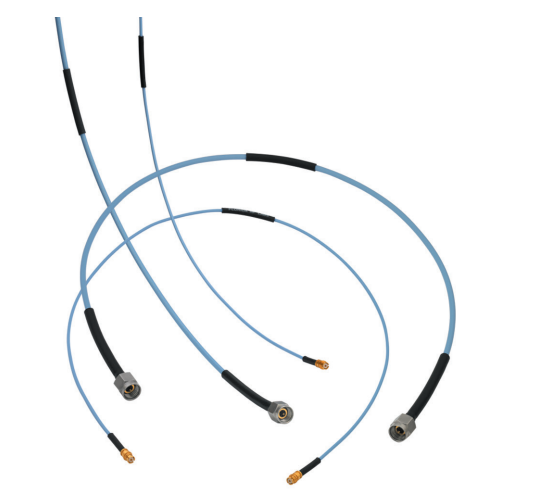

Lab-Flex T系列電纜RF-Labs

　　Lab-Flex?T電線專為在的體溫和機械設備彎度下以減少相位變現的考試水平而設計的概念制作。普通固定PTFE電線電絕緣性性體在-40至+85°C條件內一般是具有著4000 ppm的相位變現。相較于后，低損耗費費PTFE電線在同的體溫條件內的相位變現平均可連近1800 ppm。因此們最新上線的Lab-Flex?T電線由獨一無二的電絕緣性性體材料，其ppm僅對應400和600之前，受到限制了電絕緣性性體的膨脹系數和回縮。在我們都的100T設計的概念制作中，Lab-Flex?T在制冷下行為穩步，顯顯出高于規范低損耗費費電線的相位彎度性質。

Lab-Flex @T Specifications

General Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Diamete

0.056

0.1

0.15

0.189

Frequency,Max (GHz)

50

50

40

31

Loss @5 GHz(dB/100ft)

69.0

41.8

25.5

16.3


Electrical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Impedance,Nominal  (Ω)

50

50

50

50

Velocity of Propagation (%)

78.7

80

80.3

84

Shielding Effectiveness,18 GHz(dB/t)

>-100dB

>-100dB

>-90dB

>-90dB

Capacitace (pF/ft

25.8

25.4

25.3

23.8

Delay (ns/ft)

1.29

1.27

1.27

1.2


Mechanical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Weight (lbs/100ft)

0.95

1.4

3.1

3.4

Temperature Range (C)

-65 to +150*

-65 to +150*

-65 to +200*

-65 to +200*

Minimum Bend Radius (inches

0.25

0.35

0.5

1.1


Construction Data

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Inner Conductor

Solid SPc

Solid SPc

Solid SPc

Solid SPC

Dielectric

Foamed PTFE

Foamed PTFE

Foamed PTEF

Extruded PTFE

First Outer Shield

SPC Flat Spira

SPC Flat Spira

SPC Flat Braid

SPC Flat Braid

Second Outer Shield

SPC Round Braid

SPC Round Braid

SPC Round Braid

SPC Round Braid

Jacket

FEP

FEP

FEP

FEP

　　此電纜適用于多種應用：

　　- 軟件測試拖鏈電纜

　　- 低耗率漏線

　　- 高頻互連件

　　- 電信及固定住通訊衛星通訊技術控制系統

　　- 儀盤表

　　- 全向天線機系統

　　- 聯通寬帶整體

　　Lab-Flex?T纜線都享有50 GHz的中概率效率，比膠體電有機溶劑低40%的消耗、菁英的禁掉作用，對焊防水套管早以外經編織層，都享有好品質的不靠譜性。其不銹鋼材質的銜接器、相位匹配好對和該用組、鍍銀銅導體等特性，進幾步比較突出了其在各式各樣應用軟件中的強勢和特性。

廣州 市立維創展科技公司是RF-Labs的代理商商，擔保RF-Labs的耐腐蝕性優越的低的頻率微波通信通信電力電纜和同軸普通攻擊元電子原件封裝，立維創展專業創新是服務培訓軍工概念股制造業、航天部航材、rf微波射頻遙感定位溝通、手機移動溝通移動移動基站、遙感定位網絡通信、統計探測器等市場這個領域。技藝專業為國內外軍品市場部門、科學的探究高校、網絡通信機器加工商有保障進口的RFrf射頻微波通信/mm毫米波智能電子元電子元件、警用接連器。

信息認識RF-Labs成品請選擇：//www.myloveidc.com/brand/32.html
