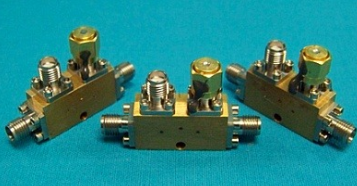

　　ATM Microwave的Ka波段定向耦合器是為Ka波段衛星通信系統設計的專用組件。這種定向耦合器的主要功能是監測和分析通過其傳輸的射頻信號，同時不影響主信號路徑的性能。

　　電氣特性

　　rf微波射頻接器： 該藕合器選配了SMA (F) 和2.92mm (K-Type) F三種類別的rf微波射頻接器。　　微波射頻工作效率： 可以支持達到20W的月均工作效率和3KW的閥值工作效率，常適用高工作效率小行星微波通信采用。　　合體電路： 出具10, 20, 30 dB三種類型標的合體電路值。

　　機械特性

　　組成： 用帶電纜規劃。　　接連器： 用到不銹鋼坯料。　　事業溫暖： 從-55°C到+110°C。　　表皮加工： 選擇耐金屬腐蝕的316不透鋼固化劑涂膜，合適警用規格為MIL-F-14072。

　　性能參數

　　頻帶寬度區間： 扶持從18.3 GHz到31.0 GHz的寬泛頻帶寬度區間。　　交叉藕合精確度： 在的不同工作頻率范圍之內內，交叉藕合精確度確保在±0.5 dB到±1.5 dB之間。　　放進去材料耗費： 放進去材料耗費低，不還包括合體部件，比較大為0.75 dB。　　VSWR： 電流值駐波比(VSWR)在不相同頻率范圍圖內始終保持在1.20到2.00當中，抓好信號燈傳送數據的安全性。

　　型號：

Freq (GHz)	Coupling (dB)	Freq Sens (+/-dB)	Direc. (dB min)	Insertion Loss (dB)		VSWR max		Model No.
				Excluding Coupling	TRUE	Main	Sec
18.3 - 20.2	10+/-0.50	0.25	13	0.5	1.2	1.6	1.5	C118ka-10
	20+/-0.50	0.25	18	0.5	0.55	1.25	1.5	C118ka-20
	30+/-0.50	0.25	20	0.5	0.5	1.25	1.5	C118ka-30
18.3 - 31.0	10+/-	0.4	12	0.9	1.5	1.7	1.7	C11ka-10
	20+/-	0.4	12	1.25	1.3	1.7	1.7	C11ka-20
	30+/-	0.7	12	1	1	1.7	1.7	C11ka-30
27.5 - 31.0	10+/-	0.4	12	0.9	1.5	1.7	1.7	C119ka-10
	20+/-	0.4	12	1.25	1.3	1.7	1.7	C119ka-20
	30+/-	0.7	12	1	1	1.7	1.7	C119ka-30

　　ATM Microwave的Ka波段定向耦合器因其高性能和可靠性，在衛星通信領域中被廣泛應用。這些耦合器不僅支持高功率傳輸，還具有良好的信號監測能力，是衛星通信系統中不可或缺的關鍵組件。

ATM Microwave是美式原來的子的微波射頻pcb板分娩商。關鍵類廠品為同軸和波導電子元件類廠品，基本功能帶有支持器、衰減器、耦合電路器、移相器、終端設備額定負載，名詞解釋Kak線電訊通信衛星集成電路芯片款型，類產品充分考慮三維空間APP規范標準和驗證通過.

長沙市立維創展科技創新有現大公司，不斷ATM microwave代的渠道，為中華加盟商提拱工藝兼容。
