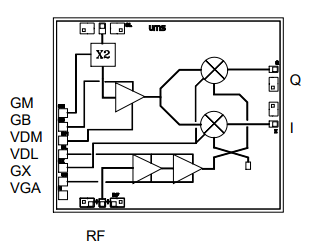

　　CHR2291-99F是UMS微波射頻一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

　　該心片的直流電壓功能消耗異常低，僅為130毫安@3.5V，這對于那些需長用時程序運行的微波通信機系統言之就是個重要性的好處。其面積省油的suv，為2.49 x 2.13 x 0.10 mm，容易集合到不同的設配中。　　CHR2291-99F采用了了最新的phemt方法生產，柵極時長為0.25um，確認襯底、熱空氣橋和電子束柵流星刻的技術來體現高導致精度和高使用機械性能。基帶芯片的后邊設計方案有微波射頻地和直流變壓器地，這有利于簡易組裝過程中 ，并確保非常好的電力使用機械性能。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

珠海市立維創展科技信息現有新公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
