CERNEX光纖寬帶 VHF 和 UHF 高公率圖像放大器電路 (CBP)

發布公告時間間隔:2021-06-25 16:39:19     閱讀:2066

CERNEX的CBP系列產品放大器設計適用于廣泛的通用性應用領域,如實驗室檢測設備、儀器設備和其他需要高功率輸出的應用領域。安全可靠運行,具備穩固的帶狀線電路和PCB結構

特色:

涉及空間從0.15MHz到2500MHz

輸出瓦數達到了300瓦(@1dB降低點)

單偏置(+28vdc)電源開關

格局狹窄

經濟能力調整價格

運用范圍:

專用性高馬力實驗設計室rf射頻源

測試設施設備中的打印輸出調小器(ATE和AGE)

rf射頻配電裝置網中的驅動安裝變成器

南京市立維創展新材料技術有限的平臺,獲勝CERNEX認證微商代理賣,期待的與圈內公司合作,青睞咨詢了解。

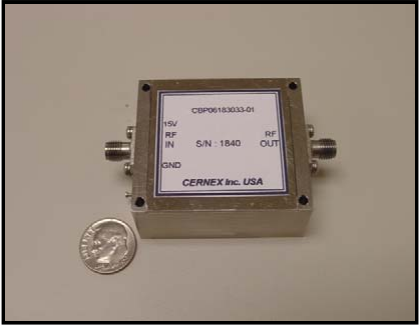

 CERNEX寬帶 VHF 和 UHF 高功率放大器





Model Number



Frequency Range (MHz)



Gain (dB)

Min.



Gain Flatness (±dB)

Max.



VSWR

In Max.

Output power P1dB

dBm Min.





DC (V)

Typ.

Current @28 VDC (A)

Typ.



Case

Size (HxWxD)

(inch)

CBPL1U24342OP

0.15-230

43

2.0

*

42

28

5(Max)

6 x 3 x 1.1

CBPL1U23936OP

0.15-230

39

1.0

2:1

36

28

2(Max)

6 x 3 x 1.1

CBPL5U54036OP

0.5-500

40

1.0

2:1

36

28

2(Max)

6 x 3 x 1.1

CBPH2U54037OP

2-500

40

1.5

2:1

37

28

2.5(Max)

6 x 3 x 1.1

CBPH1V34343S

1.5-30

43

2.0

2:1

43

12

*

2.7 x 2.1 x 0.9

CBPH1V34040S

1.5-30

40

2.0

2:1

40

28

*

2.7 x 2.1 x 0.9

CBPH1V31557S

1.5-30

15

2.0

2:1

57

50

*

9.4 x 7 x 1.5

CBPV2U54340OP

20-500

43

1.5

2:1

40

28

3(Max)

6 x 3 x 1.1

CBPV2U54045

20-500

48

1.5

2:1

44

28

10

5.9 x 3.9 x 0.98

CBPV2U54844OP

20-500

48

1.5

2:1

44

28

10(Max)

5.9 x 3 x 1.1

CBPV2U21252S

20-200

12

2.0

2:1

52

28

*

3.9 x 2.9 x 0.9

CBPV2U21250S

20-200

12

2.0

2:1

50

28

*

3.9 x 2.9 x 0.9

CBPV2U21040S

20-200

10

2.0

2:1

40

28

5

2.7 x 2.1 x 0.7

CBPV3L54843OP

30-512

48

1.5

2:1

43

28

10(Max)

6 x 3 x 1.1

CBPV3U51348S

30-512

13

3.0

2:1

48

28

*

3.9 x 2.9 x 0.9

CBPV3U52150S

30-512

21

3.0

2:1

50

28

12

4.7 x 2.9 x 0.7

CBPV3U51055S

30-512

10

3.0

2:1

55

28

32

8.6 x 7 x 1.3

CBPU1U54343S

100-500

43

3.0

2:1

43

28

*

4.7 x 2.9 x 0.7

CBPU1U51250S

100-500

12

3.0

2:1

50

28

*

3.9 x 2.9 x 0.7

CBPU1U51255S

100-500

12

3.0

2:1

55

28

*

8.6 x 6.6 x 1.3

CBPU2U41149OP

225-450

11

1.5

2:1

49

28

14(Max)

6.9 x 3.5 x 1.1

CBPU2U51248S

225-512

12

2.0

2:1

48

28

*

4.7 x 2.9 x 0.7

CBPU2U52150S

225-512

21

1.5

2.1

50

28

13

4.7 X 2.9 X 0.7

CBPU2U51055S

225-512

10

2.0

2:1

55

28

*

8.6 x 6.6 x 1.3
