SOUTHWEST后部放射接器110 GHz

發布的時間間隔：2020-12-24 17:10:35     網頁瀏覽：1870

SOUTHWEST末端發射連接器的高性能端釋放連接器致力于為高頻率信號處于高層的單面和多面印刷電路板具備低VSWR，110GHz的無模式寬帶響應。具備SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST終端發射衛星接器110 GHz公頭和母頭高級設置十分窄設備和借助孔的艙壁。獨具特色的夾緊裝置是可以承載過重，這個是需要注意的，液晶屏要控制在適合的數量內家具板材的厚度達.300屏幕尺寸(7.62毫米左右)厚的家具板材。深厚、可尋環實用和可解決。四種發送配備為電線策劃方案有了最加匹配。支持于(GCPW)微帶和保護接地共面波導的策劃方案策劃方案。有表現層微帶和GCPW公測板。氣保焊電焊焊接是待選擇的。開發策劃方案協助執行：印刷制版電路系統板頁面布局和連接方式器機件偏號安利機械設備制造布置的立體實體模型HFSS模形(18.0版或更快版)可按規范要求應具，使用于電磁能感測器逼真西安市立維創展科枝是SOUTHWEST代商，產生大這部分品牌規格原版現貨交易，并幫助供給技術性支撐與售后服務部管理服務管理，歡迎大家咨詢了解。

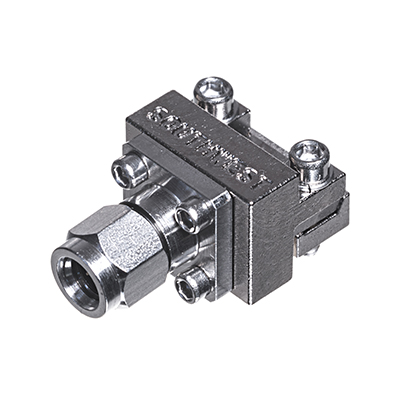

 SOUTHWEST末端發射連接器

  • 發射端1.0毫米（W）110 GHz插孔（母）窄塊（.375）

    • 型號編號引腳/電介質直徑PCB厚度
    2492-04A-9.005 / .0290≤.045
    2492-04A-14.005 / .0290≥.040≤.090

  • 端發射1.0mm（W）110 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2492-04A-6.005 / .0290≤.100

    端發射1.0mm（W）110 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    2493-04A-6.005 / .0290≤.100

    結束發射1.85mm（V）67 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1892-04A-9.005 / .0290≤.045
    1892-04A-14.005 / .0290≥.040≤.090

    結束發射1.85mm（V）67 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1892-03A-6.007 / .0390≤.100
    1892-03A-7.007 / .0390≥.090≤.210
    1892-03A-8.007 / .0390≥.190≤.300
    1892-04A-6.005 / .0290≤.100
    1892-04A-7.005 / .0290≥.090≤.210
    1892-04A-8.005 / .0290≥.190≤.300

    端發射1.85mm（V）67 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1893-03A-6.007 / .0390≤.100
    1893-04A-6.005 / .0290≤.100
    1893-03A-7.007 / .0390≥.090≤.210
    1893-03A-8.007 / .0390≥.190≤.300

    結束發射2.40mm 50 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-9.005 / .0290≤.045
    1492-04A-14.005 / .0290≥.040≤.090

    結束發射2.40mm 50 GHz插孔（母）非磁性（.375）

    型號編號引腳/電介質直徑PCB厚度
    1492-04Z-5.005 / .0290≤.100

    結束發射2.40mm 50 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1492-01A-6.007 / .0480≤.100
    1492-01A-7.007 / .0480≥.090≤.210
    1492-01A-8.007 / .0480≥.190≤.300
    1492-02A-6.010 / .0635≤.100
    1492-02A-7.010 / .0635≥.090≤.210
    1492-02A-8.010 / .0635≥.190≤.300
    1492-03A-6.007 / .0390≤.100
    1492-03A-7.007 / .0390≥.090≤.210
    1492-03A-8.007 / .0390≥.190≤.300
    1492-04A-6.005 / .0290≤.100
    1492-04A-7.005 / .0290≥.090≤.210
    1492-04A-8.005 / .0290≥.190≤.300

    末端發射2.40mm 50 GHz插孔（母）標準模塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1492-04A-12.007 / .0480≤.100

    端發射2.40mm 50 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1493-01A-6.010 / .0635≤.100
    1493-02A-6.007 / .0480≤.100
    1493-03A-6.007 / .0390≤.100
    1493-04A-6.005 / .0290≤.100
    1493-03A-7.007 / .0390≥.090≤.210
    1493-03A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）延長長度面板安裝

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-11.005 / .0290≤.045
    1092-01A-13.005 / .0290≥.040≤.090

    末端發射2.92mm（K）40 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-9.005 / .0290≤.045
    1092-01A-14.005 / .0290≥.040≤.090

    端發射2.92mm（K）40 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-6.005 / .0290≤.100
    1092-01A-7.005 / .0290≥.090≤.210
    1092-01A-8.005 / .0290≥.190≤.300
    1092-02A-6.007 / .0480≤.100
    1092-02A-7.007 / .0480≥.090≤.210
    1092-02A-8.007 / .0480≥.190≤.300
    1092-03A-6.010 / .0635≤.100
    1092-03A-7.010 / .0635≥.090≤.210
    1092-03A-8.010 / .0635≥.190≤.300
    1092-04A-6.007 / .0390≤.100
    1092-04A-7.007 / .0390≥.090≤.210
    1092-04A-8.007 / .0390≥.190≤.300

    端發射2.92mm（K）40 GHz插孔（母）標準塊（.500）螺紋插入

    型號編號引腳/電介質直徑PCB厚度
    1092-01A-12.005 / .0290≤.100
    1092-02A-12.007 / .0480≤.100
    1092-03A-12.010 / .0635≤.100
    1092-04A-12.007 / .0390≤.100

    端發射2.92mm（K）40 GHz插頭（公）標準塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    1093-01A-6.010 / .0635≤.100
    1093-02A-6.007 / .0480≤.100
    1093-03A-6.007 / .0390≤.100
    1093-04A-6.005 / .0290≤.100
    1093-03A-7.007 / .0390≥.090≤.210
    1093-03A-8.007 / .0390≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）窄塊（.375）

    型號編號引腳/電介質直徑PCB厚度
    292-07A-9.005 / .0290≤.045
    292-07A-14.005 / .0290≥.040≤.090

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    292-04A-6.010 / .0635≤.100
    292-04A-7.010 / .0635≥.090≤.210
    292-04A-8.010 / .0635≥.190≤.300
    292-05A-6.007 / .0480≤.100
    292-05A-7.007 / .0480≥.090≤.210
    292-05A-8.007 / .0480≥.190≤.300
    292-06A-6.007 / .0390≤.100
    292-06A-7.007 / .0390≥.090≤.210
    292-06A-8.007 / .0390≥.190≤.300
    292-07A-6.005 / .0290≤.100
    292-07A-7.005 / .0290≥.090≤.210
    292-07A-8.005 / .0290≥.190≤.300

    結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）非磁性

    型號編號引腳/電介質直徑PCB厚度
    292-04Z-6.010 / .0635≤.100

    結束發射SuperSMA 27 GHz插頭（公）標準模塊（.500）

    型號編號引腳/電介質直徑PCB厚度
    293-01A-6.010 / .0635≤.100
    293-02A-6.007 / .0480≤.100
    293-03A-6.007 / .0390≤.100
    293-04A-6.005 / .0290≤.100
    293-03A-7.007 / .0390≥.090≤.210
    293-03A-8.007 / .0390≥.190≤.300
