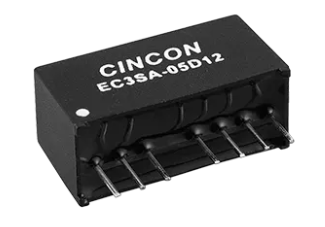

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生產的EC3SA系列中的一款產品。該模塊具有3W的隔離輸出能力，采用緊湊型SIP-8封裝，效率高達86%。它支持2:1的輸入電壓范圍，并提供穩壓輸出。此外，該模塊還具備遠程開/關控制、1500VDC的隔離電壓、連續短路保護以及欠壓保護等功能。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　電阻高精準度：最多±1.5%。　　額定電壓動態平衡：主要±1.0%。　　相互緩解：在非相對性負荷下，最高±5.0%。　　瞬態反應：25%根據變化規律時，差值帶為±6%，恢復如初用時乘以500μs。　　紋波與嘈音：在20MHz資源帶寬下，最主要75mV pk-pk。　　攝氏度因子：極大±0.03%/°C。　　線型上下調整：最大化±0.5%。　　額定負載調高：單輸出規格材質最主要±0.5%，雙輸出規格材質最主要±1.0%。　　輸出精度發生故障保護：不斷保護。　　啟動的時刻：典型的參考值5ms。

　　通用規格

　　防曬隔離霜額定電壓：至少1500VDC。　　隔離熱敏電阻：至少10^9 ohm。　　底部隔離濾波電容：典型示范值500pF。　　觸點開關頻繁：較大100KHz。　　工作上環境溫暖：-40°C至+85°C。　　降額：71°C大于時，最大功率波形降低零。　　底殼環境溫度：最大的100°C。　　制冷措施：自然的自然通風。　　放置溫度因素：-55°C至+125°C。　　相對濕度：更大95% RH，無冷凝器。　　MTBF：在25°C下測試方法，明顯值一般選擇2500khrs。　　尺寸大小：0.86x0.36x0.44英尺(21.8x9.2x11.1 mm)。　　表殼裝修材料：非導電深藍色金屬。　　重量體積：4.8g。　　EC3SA-05S12N DC-DC電原電源適配器模塊是一種款高特性、高牢靠性的電原解決解決，適用人群于幾種工業品和商用軟件應用。
